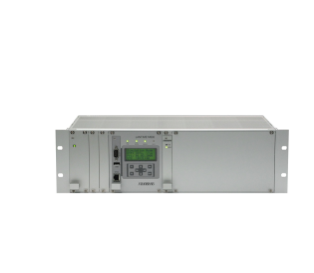

曼博格Meinberg LANTIME M900

曼博格Meinberg LANTIME M900

曼博格MEINBERG  LANTIME M900:

用于定制时间和频率同步系统的NTP时间服务器平台

曼博格Meinberg LANTIME M900 Timeserver可以在世界各地用于同步计算机中心,工业网络基础设施和电信环境中的最大网络。M900是用于定制解决方案的Meinbergs系统平台,提供多种可能的配置,包括时间和频率输入和输出的丰富选择,以及用于故障安全同步需求的冗余增强。


0.00
0.00

商品描述

曼博格MEINBERG  LANTIME M900:

用于定制时间和频率同步系统的NTP时间服务器平台

曼博格Meinberg LANTIME M900 Timeserver可以在世界各地用于同步计算机中心,工业网络基础设施和电信环境中的最大网络。M900是用于定制解决方案的Meinbergs系统平台,提供多种可能的配置,包括时间和频率输入和输出的丰富选择,以及用于故障安全同步需求的冗余增强。



主要特征

保修年限:3 符合RoHS标准
  • 可选参考资料来源:
    • GPS:全球定位系统的卫星接收器
    • GNS:组合GPS / GLONASS / Galileo / BeiDou卫星接收器(L1频段),也可用于移动应用
    • PZF:于适用中欧的 DCF77相关接收器
    • MSF:英国的长波接收器
    • WWVB:美国时间信号的长波接收器
    • TCR:IRIG A / B,AFNOR或IEEE1344代码的时间码接收器
    • MRS :( GPS,PPS,10MHz,NTP):多参考源 - 多个参考源,可调节信号优先级
  • NTP和SNTP兼容客户端的同步
  • 基于网络的状态和配置界面(演示)和基于控制台的图形配置实用程序
  • 支持的网络协议:IPv4的IPv6的HTTPS,HTTP,SSH,TELNET,SCP,SFTP,FTP,SYSLOG,SNMP
  • 通过电子邮件,WinMail,SNMP或外部连接的显示器更改状态的警报通知系统
  • 完整的SNMP v1,v2,v3支持自带的SNMP-daemon,用于状态和配置以及SNMP陷阱消息
  • USB端口,用于安装固件更新,锁定前面板菜单访问以及配置和日志文件的备份/恢复
  • Meinberg GPS天线/转换器单元连接高达300米的标准同轴电缆RG58
  • Meinberg的LANTIME时间服务器提供多种附加输出选项:IRIG时间码,频率合成器和可编程脉冲输出说明了NTP服务器的一些扩展选项
  • 最多9个网络接口


产品描述

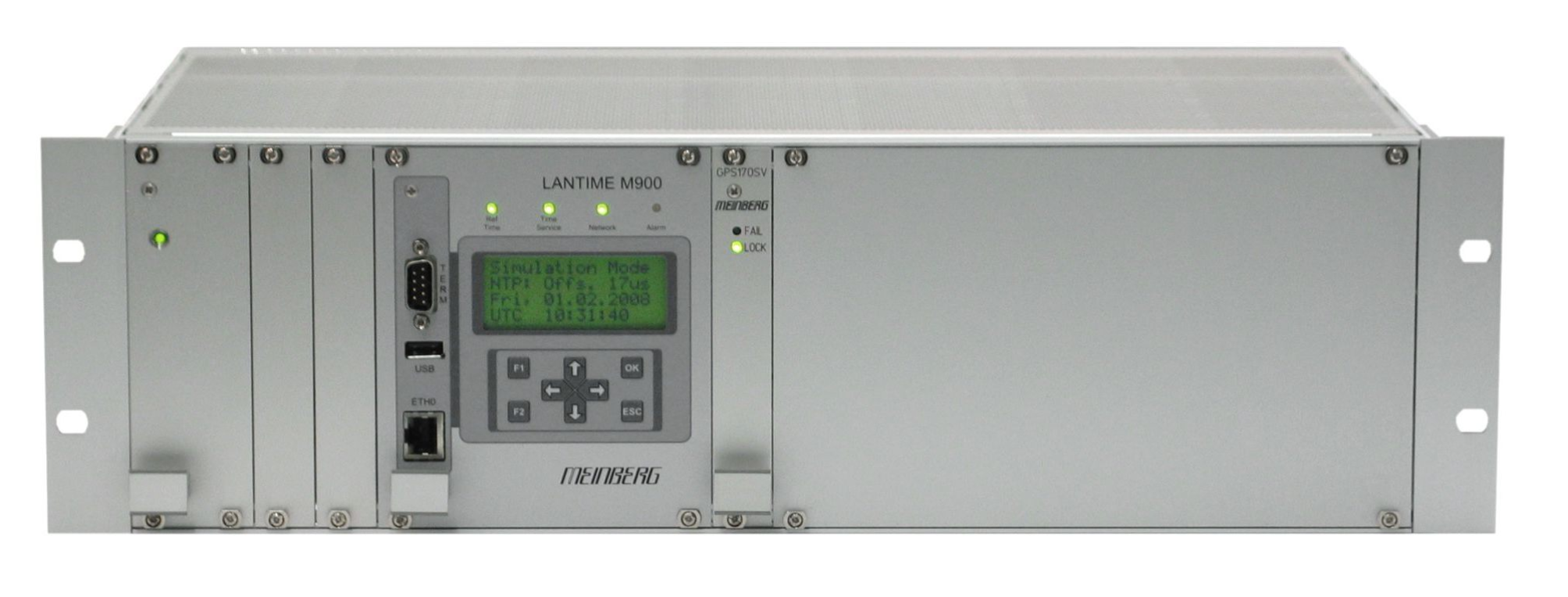

LANTIME M900在其3U机架式机箱中为输出模块和多种电源选项提供了大量空间。这允许大量不同的输出,如1PPS,10MHz,IRIG,串行时间串或最多7个以太网端口,以支持大型网络基础设施。Meinberg将根据您的具体要求创建个性化解决方案,请联系我们

作为GPS的替代,许多其他参考时间源可用于包括在M900系统中,例如DCF77(PZF),IRIG(TCR),MSF或NTP(来自上游服务器)。

LC-Display显示参考时间源的状态以及时间服务。此外,三个双色(绿色/红色)LED清楚地指示三个主要组件(时间源,网络时间服务,网络)的状态,红色警报LED指示主要系统故障。

系统的配置和控制可以通过功能强大且易于理解的Web用户界面进行,基于文本的控制台设置工具可以通过SSH,Telnet或者登录时轻松访问大多数配置选项和状态信息。串行前端口。

M900平台可以与所有可用的Meinberg振荡器选项相结合,从经济高效的TCXO到基于铷的振荡器,具有极其稳定的保持能力,确保在没有任何外部参考的情况下实现高度同步的网络环境,即使这种情况持续几天,几周甚至几个月。

请注意,脉冲,频率和串行输出的技术规范基于样本配置,可以进行修改以满足您的个性化需求。


主要参数


显示 液晶显示器,4 x 16个字符
控制元素 八个按钮,用于设置基本网络参数和更改接收器设置
状态信息 四个双色LED显示状态:
- 参考时间
- 时间服务
- 网络
- 警报
频率输出 10 MHz通过母BNC连接器,TTL进入50欧姆
精度取决于振荡器(标准:TCXO),请看删除 振荡器列表
脉冲输出 每秒脉冲数(PPS)通过BNC连接器(TTL电平),脉冲宽度200ms
脉冲输出的准确性 取决于振荡器选项:
<±100ns(TCXO,OCXO LQ)
<±50ns(OCXO SQ,OCXO MQ,OCXO HQ,OCXO DHQ,Rubidium)
接口 两个独立的串行RS232接口,菜单可配置
可选输出信号 附加输出选项::
此LANTIME可配置许多附加输出选项:PPS,10MHz,可编程脉冲输出(PPS,PPM,PPH,DCF_MARK ...),IRIG调制和未调制时间码,T1 / E1电信信号,频率合成器 - 仅举几例。联系我们以获取具体的设备配置。
接口的数据格式 COM 0:
波特率:300,600,1200,2400,4800,9600,19200波特
数据格式:8E1,8E2,8N1,8N2,8O1,7E1,7E2,7N2,7O1,7O2
时间报文:Meinberg标准电报 ,SAT ,NMEA RMC,Uni Erlangen(NTP),COMPUTIME,Sysplex,Capture-Telegramm,SPA,RACAL,Meinberg GPS,NMEA GGA,NMEA RMC GGA,NMEA ZDA,ION,6021或IRIG-J
报警输出 模块同步状态,继电器输出(转换触点)
网络接口 带RJ45的1 x 10/100 MBit(最多可增加8个LAN接口)
电源
可根据要求提供100-240 V AC(50-60 Hz)/ 100-240 V DC 冗余电源和其他DC输入电压范围
能量消耗 25W
通用串行总线(USB)端口 前面板上的1x USB端口:
- 安装固件升级
- 备份和恢复配置文件
- 复制安全密钥
- 锁定/解锁前端密钥
中央处理器
  • AMD Geode™LX 800(500 MHz,128 KB二级高速缓存,3.6 W)
  • 主内存:板载256 MByte
  • Flashdisk:1 GB
SBC的操作系统 带纳米内核的Linux(包括PPSkit)
网络协议OSI第4层(传输层) TCP,UDP
网络协议OSI第7层(应用层) TELNET,FTP,SSH(包括SFTP,SCP),HTTP,HTTPS,SYSLOG,SNMP
互联网协议(IP) IP v4,IP v6
网络自动配置支持 IPv4:动态主机配置协议 - DHCP(RFC 2131)
IPv6:动态主机配置协议 - DHCPv6(RFC 3315)和自动配置网络 - AUTOCONF(RFC 2462)
网络时间协议(NTP) NTP v2(RFC 1119),NTP v3(RFC 1305),NTP v4(RFC 5905)
SNTP v3(RFC 1769),SNTP v4(RFC 4330)
MD5 / SHA-1身份验证和自动密钥管理
并行冗余协议(PRP) PRP(IEC 62439-3)
时间协议(TIME) 时间协议(RFC 868)
白天协议(DAYTIME) 日间协议(RFC 867)
IEC 61850 使用SNTP同步IEC 61850兼容设备
超文本传输协议(HTTP) HTTP / HTTPS(RC 2616)
安全外壳(SSH) SSH v1.3,SSH v1.5,SSH v2(OpenSSH)
远程登录 Telnet(RFC 854-RFC 861)
简单网络管理协议(SNMP) SNMPv1(RFC 1157),SNMPv2c(RFC 1901-1908),SNMP v3(RFC 3411-3418)
构成因素 机架式3U机箱,适用于标准19英寸机架
环境温度 0 ... 50°C / 32 ... 122°F
湿度 最大。85%
供货范围 交付时包括MEINBERG室外天线,包括。安装套件,预装配天线电缆(MRS,TCR和RDT型号除外)和USB存储产品文档。
技术支援 Meinberg通过电话或电子邮件提供终身免费技术支持。
保证 三年保修
固件更新 固件可现场升级,更新可直接安装在设备上或通过远程网络连接。
在您的Meinberg产品的生命周期内免费提供软件更新。
RoHS-产品状态 该产品完全符合RoHS标准
WEEE的产品状态 该产品作为B2B类别产品处理。为了确保符合WEEE标准的废物处理,必须将其退回制造商。退回本产品(在使用寿命结束时)的任何运输费用必须由最终用户承担,而Meinberg将承担废物处理本身的费用。
附加信息 有关Meinberg LANTIME系列NTP时间服务器和其他LANTIME型号的更多信息,请参见LANTIME NTP时间服务器系列页面
