参考选项
|
以下参考源可用于同步系统:
-
GPS - 全球定位系统
-
GLONASS - 俄罗斯GNSS
-
GALILEO - 欧洲GNSS
-
北斗 - 中国GNSS
-
PZF - 德国DCF77长波无线电信号
-
PTP / IEEE1588 - 精确时间协议
-
NTP - 网络时间协议
-
SyncE - 同步以太网
-
时间码 - IRIG / AFNOR时间码(AM / DCLS)
-
PPS -Pulse Per Second
-
10MHz - 10MHz参考频率
-
2.048kHz - 2.048kHz参考频率
-
E1 / T1 - 具有完整SSM / BOC支持的电信同步输入
除了每个源的偏置值和精度级别规范之外,还可以自由配置所有输入信号的优先级。
|

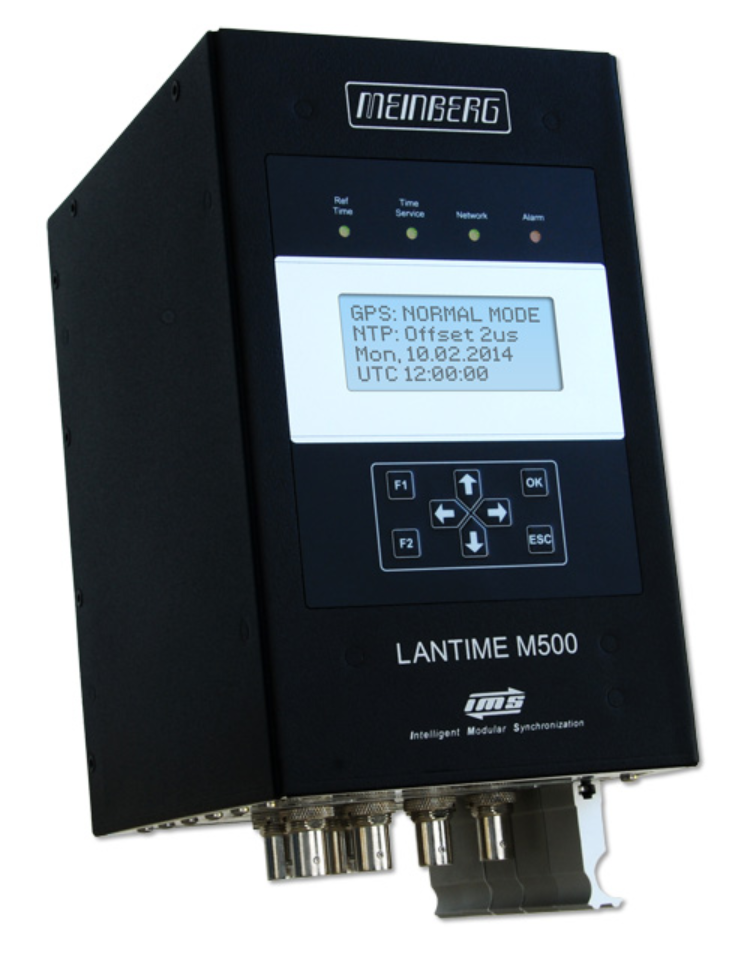

显示
|
液晶显示器,4 x 16个字符
|
控制元素
|
八个按钮,用于设置基本网络参数和更改系统设置。
|
状态信息
|
四个双色LED显示状态:
- 参考时间
- 时间服务
- 网络
- 警报
|
频率输出
|
精度取决于振荡器(标准:OCXO-SQ),请参见 振荡器列表
|
脉冲输出的准确性
|
取决于振荡器选项:
<±100ns(TCXO,OCXO LQ)
<±50ns(OCXO SQ,OCXO MQ,OCXO HQ,OCXO DHQ,Rubidium)
|
接口的数据格式
|
COM 0:
波特率:300,600,1200,2400,4800,9600,19200波特
数据格式:8E1,8E2,8N1,8N2,8O1,7E1,7E2,7N2,7O1,7O2
时间报文:Meinberg标准电报 ,SAT ,NMEA RMC,Uni Erlangen(NTP),COMPUTIME,Sysplex,Capture-Telegramm,SPA,RACAL,Meinberg GPS,NMEA GGA,NMEA RMC GGA,NMEA ZDA,ION,6021或IRIG-J
|
网络接口
|
基本机箱: 1 x 10/100 MBit,带RJ45连接器
网络扩展 - LNE选项:
最多8个额外的10/100 / 1000Mbps(GbE千兆位支持)网络接口,带RJ45连接器。
|
电源
|
可根据要求提供100-240 V AC(50-60 Hz)/ 100-240 V DC 冗余电源和其他DC输入电压范围
|
能量消耗
|
50W(最大100W)
|
通用串行总线(USB)端口
|
1个USB端口:
- 安装固件升级
- 备份和恢复配置文件
- 复制安全密钥
- 锁定/解锁前端密钥
|
中央处理器
|
-
AMD Geode™LX 800(500 MHz,128 KB二级高速缓存,3.6 W)
-
主内存:板载256 MByte
-
Flashdisk:1 GB
|
SBC的操作系统
|
GNU / Linux 4.x.
|
网络协议OSI第4层(传输层)
|
TCP,UDP
|
网络协议OSI第7层(应用层)
|
TELNET,FTP,SSH(包括SFTP,SCP),HTTP,HTTPS,SYSLOG,SNMP
|
互联网协议(IP)
|
IP v4,IP v6
|
网络自动配置支持
|
IPv4:动态主机配置协议 - DHCP(RFC 2131)
IPv6:动态主机配置协议 - DHCPv6(RFC 3315)和自动配置网络 - AUTOCONF(RFC 2462)
|
网络时间协议(NTP)
|
NTP v2(RFC 1119),NTP v3(RFC 1305),NTP v4(RFC 5905)
SNTP v3(RFC 1769),SNTP v4(RFC 4330)
MD5 / SHA-1身份验证和自动密钥管理
|
并行冗余协议(PRP)
|
PRP(IEC 62439-3)
|
时间协议(TIME)
|
时间协议(RFC 868)
|
白天协议(DAYTIME)
|
日间协议(RFC 867)
|
IEC 61850
|
使用SNTP同步IEC 61850兼容设备
|
超文本传输协议(HTTP)
|
HTTP / HTTPS(RC 2616)
|
安全外壳(SSH)
|
SSH v1.3,SSH v1.5,SSH v2(OpenSSH)
|
远程登录
|
Telnet(RFC 854-RFC 861)
|
简单网络管理协议(SNMP)
|
SNMPv1(RFC 1157),SNMPv2c(RFC 1901-1908),SNMP v3(RFC 3411-3418)
|
构成因素
|
用于DIN安装导轨的铝制外壳(黑色粉末涂层)
高度:193mm(带模块手柄的227mm),宽度:118mm,深度:160mm
|
环境温度
|
0 ... 50°C / 32 ... 122°F
|
湿度
|
最大。85%
|
供货范围
|
USB存储设备上的产品文档和软件。
|
技术支援
|
Meinberg通过电话或电子邮件提供终身免费技术支持。
|
保证
|
三年保修
|
固件更新
|
固件可现场升级,更新可直接安装在设备上或通过远程网络连接。
在您的Meinberg产品的生命周期内免费提供软件更新。
|
RoHS-产品状态
|
该产品完全符合RoHS标准
|
WEEE的产品状态
|
该产品作为B2B类别产品处理。为了确保符合WEEE标准的废物处理,必须将其退回制造商。退回本产品(在使用寿命结束时)的任何运输费用必须由最终用户承担,而Meinberg将承担废物处理本身的费用。
|
附加信息
|
有关Meinberg LANTIME系列NTP时间服务器和其他LANTIME型号的更多信息,请参见LANTIME NTP时间服务器
|
