轨交地铁 LTE-M 接口监测解决方案
LTE-MCBTC的数据需求
LTE接口监测设备

LTE监测CBTC数据需

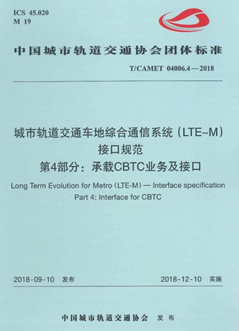

LTE-M规范

系统可靠性、可用性和可维护性要求

u具备本地与远程检测能力,提供简易便捷的故 障定位方法与维护程序
u车载和地面设备应能提供数据记录功能
u

信息传输速率

uGoA1/2传输速率上下行不小于256kb/s
u
uGoA3/4传输速率上下行不小于512kb/s

LTE-M规范

LTE-M系统承载CBTC业务功能需求

LTE-M系统的车载和地面设备应提供数据记 录功能,记录文件应采用通用的简单格式, 地面记录可以在线存储一个月的日志数据。 该数据可供发生通信故障时,追溯分析问题 根源所用。

LTE接口监测设备

LTE监测CBTC数据需

u通过交换机镜像接口捕捉CBTC业务原始数据(包括ATS-VOBCZC-VOBCCI-VOBC)LTE网络信令数据进行分类存


u对捕捉的网络数据按IP地址、端口号等条件过


u在线分析所捕获数据的时延性能,并进行实时显


u可实时监测LTE-M系统S1接口的信令数


u存储的各类数据可离线打开,存储的数据量不少于30


u存储数据导出功能:支持并提供数据导出接


u记录丢包的时间,丢包的个数,发生丢包时提示报警信


u记录传输瞬时中断超过指定门限值的时间、时


u对丢包和时延进行统计分析,以标准化的格式输出统计、分析结


u与时钟系统保持时间同
LTE-M接口监测系统介绍
LTE接口监测设备

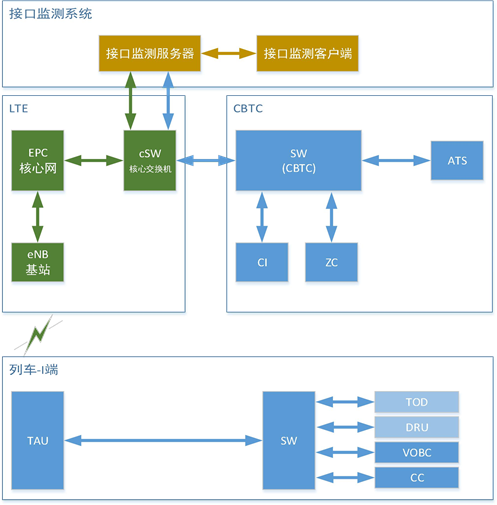

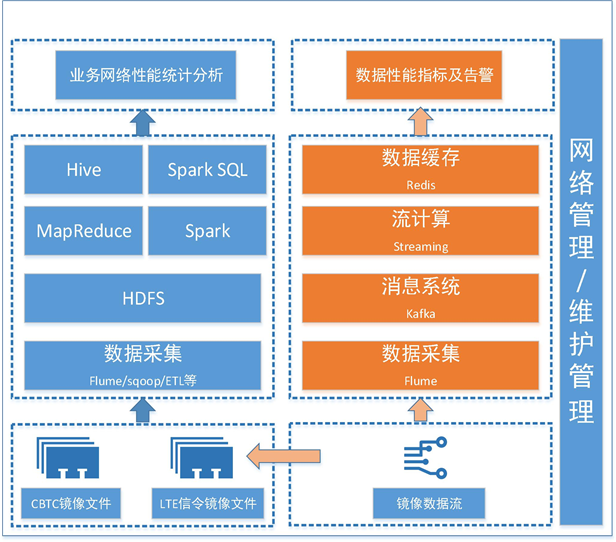

LTE接口监测架构

实时数据处理

网络数据捕获后,提取数据流内时间戳、 包序号等字段,通过消息系统推送到计算模块,当出现通信中断、时延过等异常情况时发出实时告

离线数据处理

存储捕获的所有源数据,并根据数据采 集计划提取关键数据字段进行分布式分 析,按业务要求进行丢包、通信中断、 时延的统计记

LTE接口监测设备

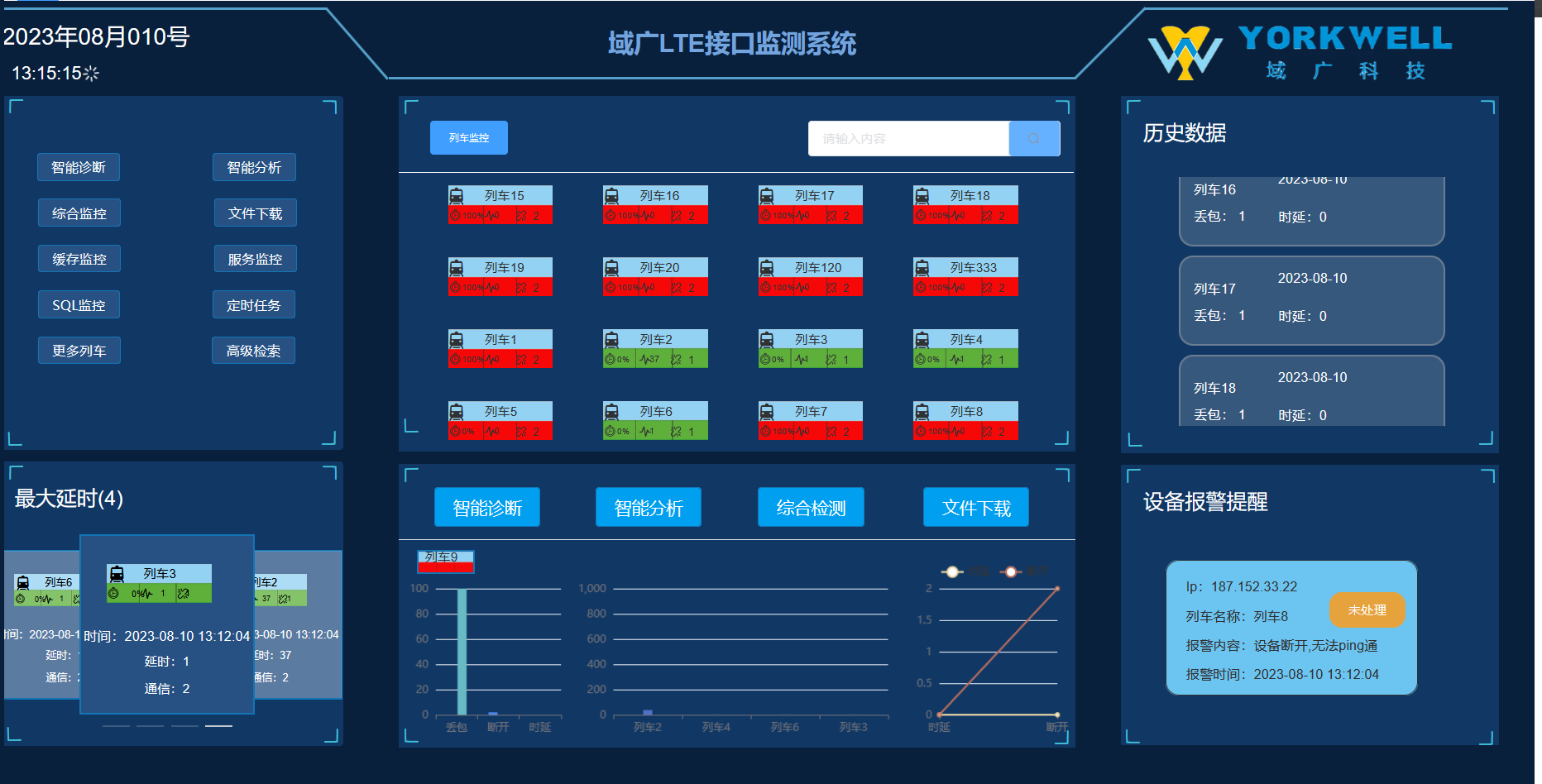

LTE接口监测主要功能

p原始镜像数据的查询和导

p镜像数据解

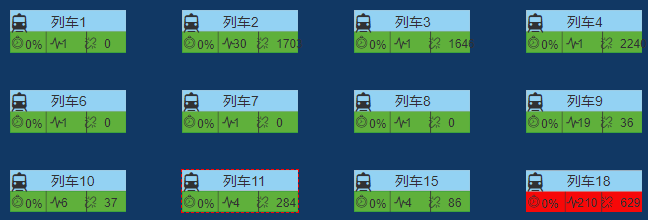

p以图形方式查看指定列车的数据传输时
p丢包和通信中断事件告
p网络传输性能分
p系统运行参数设
p时间同
p设备工作状态指
LTE接口监测设备

LTE接口监测主要功能

指标名称
内容
硬件性能
8核CPU,32GB内存,20TB存储
4个千兆网口
接口
存储信息
30天

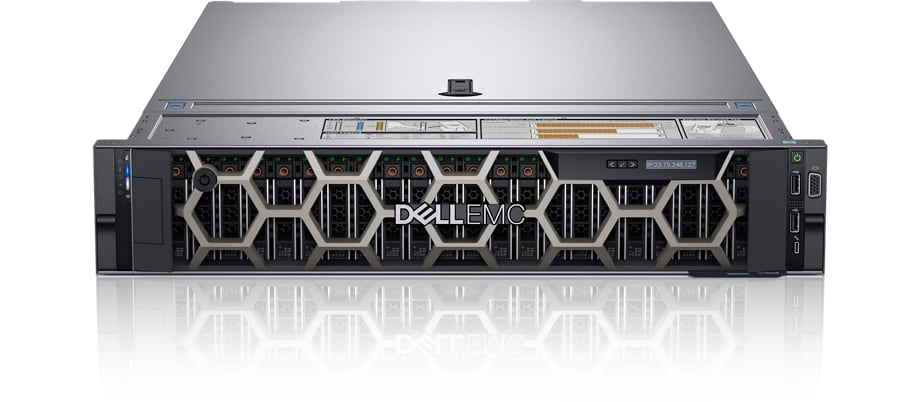

服务器
运行平台
CentOS7及以上版本
管理能力
不少于50列车
机架式安装
安装方式
服务器
操作显示终端
4核心CPU,8GB内存,100GB存储
硬件性能

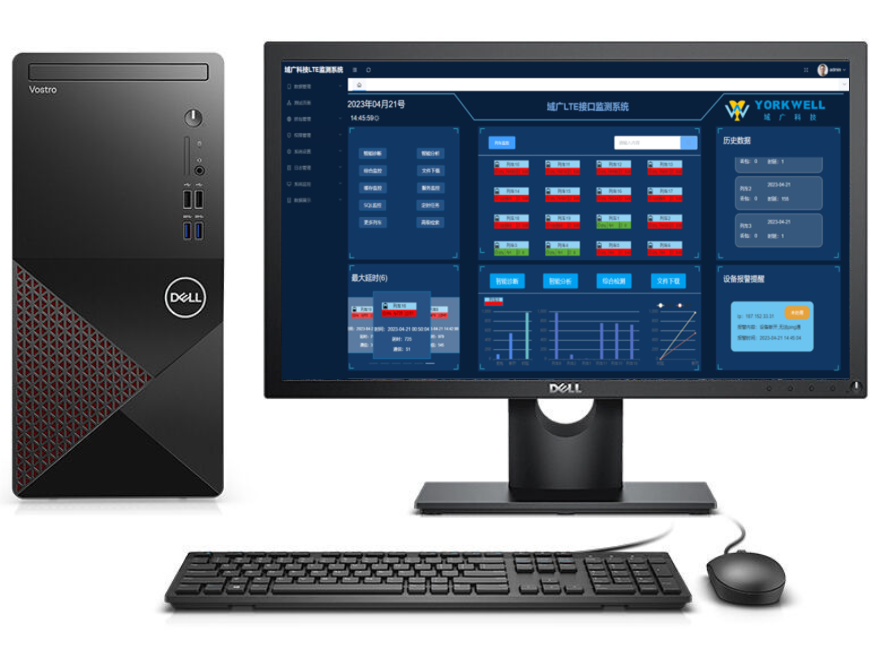

城轨LTE中心接口监测设备用于LTE系统承载的CBTC安全数据  LTE控制信令的存储和统计查询。设备由服务器及操作显示终等组成

运行平台
windows10简体中文操作系统
操作显示终端
显示器
22英寸液晶显示器
AC220V
电源
