曼博格MEINBERG LANTIME M320

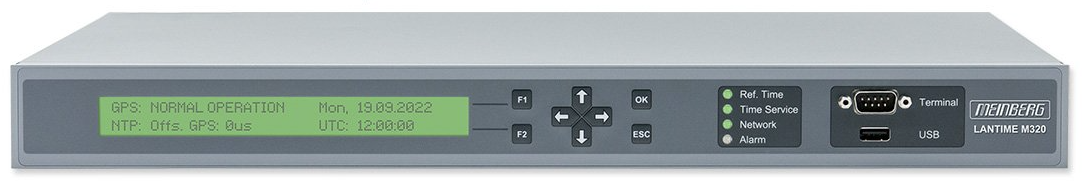

曼博格MEINBERG LANTIME M320

曼博格MEINBERG  LANTIME M320:

曼博格MEINBERGLANTIME M320 时间服务器用于为各种规模的网络提供高度准确的时间。它们同步所有与 NTP 或 SNTP 兼容的系统。作为参考时间源，该 NTP 系统通常使用内置 曼博格 参考时钟或兼容的外部时间源（在层 1 模式下运行）。最多还可以将 7 个外部 NTP 服务器设置为时间参考（作为层 2 服务器运行）

0.00
0.00

商品描述

曼博格MEINBERG  LANTIME M320:

曼博格MEINBERGLANTIME M320 时间服务器用于为各种规模的网络提供高度准确的时间。它们同步所有与 NTP 或 SNTP 兼容的系统。作为参考时间源，该 NTP 系统通常使用内置 曼博格 参考时钟或兼容的外部时间源（在层 1 模式下运行）。最多还可以将 7 个外部 NTP 服务器设置为时间参考（作为层 2 服务器运行）

·       可选择的参考时间源：

o   GPS：全球定位系统的卫星接收器

o   GNS：组合 GPS/GLONASS/Galileo/BeiDou 卫星接收器，也可用于移动应用

o   GNS-UC：带上变频器的 GPS 和伽利略卫星接收器，适用于 曼博格 GPS 天线/转换器

o   GNM：GPS/GLONASS/Galileo/BeiDou - 多频段卫星接收器（L1/L2 频段），用于同时接收所有卫星系统

o   PZF：适用于中欧的 DCF77 相关接收机

o   MSF：英国长波接收器

o   TCR：IRIG A/B、AFNOR 或 IEEE1344 代码的时间码接收器

o   MRS：（GPS、PPS、10MHz、NTP）：多参考源 - 多个参考源，可根据信号优先级进行调整

o   RDT：（外部 PPS 或 NTP）：不带内部接收器模块的时间服务器

o   可选时间源 IRIG/AFNOR 时间码接收器：

曼博格 时间码接收器通过调制（DC 电平转换）和未调制 (AM) IRIG 和 AFNOR 时间码信号进行同步，并且可以集成到需要高精度时间和/或频率同步的工业系统中。

该时间码接收器针对 IRIG-A 和 IRIG-B 时间信号的接收以及将这些接收到的 IRIG 代码转换为串行电报进行了优化。接收器可以根据 IRIG 时间重新计算 UTC。缓冲实时时钟在电源不可用时保持时间和日期。接收器的自动增益控制功能 (AGC) 允许接收幅度范围为 600mV 至 8V（峰峰值）的 IRIG 信号。

时基精度：

同步模式下以参考标记为基准±10us

脉冲输出：每秒脉冲 (PPS) 和每分钟脉冲 (PPM) - TTL 电平

频率输出： 10 MHz、1 MHz、100 kHz - TTL 电平

频率输出的相对精度：

± 1*10 -8带 TCXO-HQ 选项

± 5*10 -9带 OCXO-LQ 选项

·       同步 NTP 兼容客户端并支持 NTP、SNTP 和 NTS

·       功能强大且易于使用的 Web 界面

·       背光 LCD 面板和用于本地配置的功能键

·       全面的网络支持，包括针对 Web 界面和 REST API 的完整 HTTPS 加密以及 TLS 证书管理

·       通过附加可选输出的频率信号和行业特定同步信号

·       USB 端口用于安装固件更新、备份/恢复配置和日志文件以及禁用/启用对前面板控制的访问

·       高级用户的命令行界面，可以绝对控制服务器功能的各个方面

·       支持 syslog、SNMP 和 SMTP，以实现全面的事件记录、网络集成和通知功能

·       GNS 型号包括用于接收 GPS、Galileo、BeiDou 和 GLONASS 信号的 Multi-GNSS 天线

·       GPS 和 GNS-UC 型号包括用于接收 GPS 信号的 曼博格 IF 天线，对于 GNS-UC 型号，还包括 Galileo 信号


大显示屏显示 NTP 子系统的状态。

系统的配置可以通过使用标准网络浏览器访问广泛但简单的 html 界面来完成。或者，通过 Telnet 或 SSH 登录设备后，可以从 shell 提示符启动基于文本和菜单驱动的设置实用程序。

由于采用模块化系统架构，这款 LANTIME 时间服务器可以配备多达 6 个以太网端口，甚至可以选择光纤网络端口和 1 个或 3 个千兆位以太网端口。

振荡器选项

LANTIME M320 标配“TCXO”（温控晶体振荡器），如果您的时间服务器由于某种原因与其上游参考失去同步，它可以提供出色的保持性能。根据要求，LANTIME M320 还可提供更强大的保持解决方案 (OCXO LQ/SQ/MQ/HQ/DHQ)（请参阅振荡器概述）。



MRS - 支持多参考源

此外，该 NTP 时间服务器还可以通过 GNSS 或 NTP 等其他信号源进行同步。PPS、10 MHz、IRIG 时间码也可用于我们的 M320/MRS 型号。

MRS 版本配备了高质量 OXCO，旨在在无法安装天线的应用中充当可靠的时间源。内部 OCXO-HQ 可以通过利用一个或多个远程 NTP 时间服务器来完全控制。因此，LANTIME MRS时间服务器可以在没有可用时间源的环境中以完全独立的模式运行。

配置和监控

系统的配置可以通过使用标准网络浏览器访问广泛但简单的 HTML 网络界面来管理。或者，通过 Telnet 或 SSH 登录设备后，可以从 shell 提示符启动基于文本和菜单驱动的设置实用程序。




状态指示灯

四个双色 LED 指示：

- 参考时间状态

- 时间服务状态

- 网络链路状态

- 警报状态

展示

液晶显示屏，2 x 40 字符，带背光

控制元件

八个按钮用于设置基本网络参数和更改接收器设置

频率输出

10 MHz 通过母 BNC 连接器，TTL 为 50 欧姆

精度取决于振荡器（标准：TCXO），查看振荡器列表

脉冲输出

每秒脉冲 (PPS)，TTL 电平，脉冲宽度：200 ms

脉冲输出精度

取决于振荡器选项：

< ±100ns（TCXO、OCXO LQ）

< ±50ns（OCXO SQ、OCXO MQ、OCXO HQ、OCXO DHQ）

界面

两个独立的串行 RS-232 接口，菜单可配置（如果 RDT 型号没有内部接收器 - 串行接口将用作参考输入）。

可选输出信号

附加输出选项：：

此 LANTIME NTP 服务器具有许多附加输出选项：PPS、10MHz、可编程脉冲输出（PPS、PPM、PPH、DCF_MARK ...）、IRIG 调制和未调制时间码、T1 / E1 电信信号、频率合成器 - 仅举几例。请联系我们了解您的具体设备配置。

串行时间字符串输出

COM 0：

波特率：300、600、1200、2400、4800、9600、19200 波特率

数据格式：8E1、8E2、8N1、8N2、8O1、7E1、7E2、7N2、7O1、7O2 时间

电报：曼博格 标准时间字符串 ，SAT 、NMEA RMC、Uni Erlangen (NTP)、COMPUTIME、Sysplex、Capture String、SPA、RACAL、曼博格 GPS、NMEA GGA、NMEA RMC GGA、NMEA ZDA、ION、6021 或 IRIG-J

继电器输出

错误继电器

·       最大限度开关电压：

·       125V 直流/140V 交流

·       最大限度开关电流：

·       1A

·       最大限度开关功率：

·       30 W 直流/60 VA 交流

·       响应时间：

·       大约2毫秒

网络接口

标准： 2 x 10/100 MBit，带 RJ45 连接器



可用选项：

·       2 或 4 x 附加 10/100 MBit（带 RJ45）

·       2 个附加 100 MBit，带光纤 SC 连接器，双工

·       1 x 10/100 MBit 和 1 x 10/100/1000 MBit（带 RJ45）或

·       1 x 10/100 MBit 和 3 x 10/100/1000 MBit（带 RJ45 插孔）

通用串行总线 (USB) 端口

前面板上的 1x USB 端口用于：

- 安装固件升级

- 执行配置文件的备份和恢复

- 复制安全密钥

- 锁定和解锁正面按钮

工作电压

标准：

U N = 100-240 V AC (50/60 Hz) / 100-200 V DC

U max = 90-265 V AC / 90-250 V DC



可用的直流型号：

U N = 100-200 V DC，24 V DC 和 24-48 V DC

U max = 90-250 V DC、10-36 V DC 和 20-60 V DC



提供冗余电源组合

构成因素

19 英寸多包装金属外壳 1U/84HE

中央处理器

·       英特尔® 凌动™ 处理器 E 系列（2 核，1.33GHz，TDP 3W）

·       主内存：板载 2 GB

·       高速缓存：1MB 二级高速缓存

·       闪存盘：4 GB

SBC的操作系统

基于 Linux 4.x LTS 内核的定制 LANTIME 操作系统。

网络协议 OSI 第 4 层（传输层）

TCP、UDP

网络协议认证

LANTIME NTP 服务器支持 Radius、TACACS+ 和 LDAP(S) 作为外部身份验证方法。

·       TACACS+：终端访问控制器 Acc-控制系统

·       Radius：远程身份验证拨入用户服务

·       LDAP/LDAPS：轻量级目录访问协议

网络协议 OSI 第 7 层（应用层）

Telnet、FTP、SSH（包括 SFTP、SCP）、HTTP、HTTPS、系统日志、SNMP

互联网协议 (IP)

IPv4、IPv6

网络自动配置支持

IPv4：动态主机配置协议 - DHCP (RFC 2131)

IPv6：动态主机配置协议 - DHCPv6 (RFC 3315) 和自动配置网络 - AUTOCONF (RFC 2462)

网络时间协议 (NTP)

NTP v2 (RFC 1119)、NTP v3 (RFC 1305)、NTP v4 (RFC 5905)

SNTP v3 (RFC 1769)、SNTP v4 (RFC 4330)

MD5 / SHA-1 身份验证和自动密钥管理

并行冗余协议 (PRP)

PRP (IEC 62439-3)

时间协议（TIME）

时间协议 (RFC 868)

IEC 61850

使用 SNTP 同步符合 IEC 61850 的设备

安全超文本传输协议 (HTTPS)

用于 Web 界面和 REST API 访问的 HTTP(S)

安全外壳 (SSH)

SSH v1.3、SSH v1.5、SSH v2 (OpenSSH)

远程登录

远程登录（RFC 854-RFC 861）

简单网络管理协议 (SNMP)

SNMPv1 (RFC 1157)、SNMPv2c (RFC 1901-1908)、SNMP v3 (RFC 3411-3418)

支持温度

工作温度：0 - 50 °C (32 - 122 °F)

存储温度：-20 - 70 °C (-4 - 158 °F)

支持湿度

最大限度。40 °C 时为 85 %（非冷凝）

发货内容

供货范围内包括 曼博格 室外天线。安装套件、预装天线电缆（TCR 和 RDT 型号除外）。

技术支援

曼博格 通过电话或电子邮件提供免费的终身技术支持。

保修单

三年保修

固件更新

固件可现场升级，可以直接从设备或通过远程网络连接安装更新。在 曼博格 产品的整个生命周期内免费提供软件更新。

产品 RoHS 状态

该产品完全符合 RoHS 标准。

产品的 WEEE 状态

该产品作为 B2B（企业对企业）类别产品进行处理。为了确保产品以符合 WEEE 要求的方式进行处置，可以将其退回给制造商。退回该产品（报废时）的任何运输费用必须由最终用户承担，而 曼博格 将承担废物处理本身的费用。

附加信息

有关 曼博格 LANTIME 系列 NTP 时间服务器和其他 LANTIME 型号的更多信息，请参见LANTIME 概述页面。
