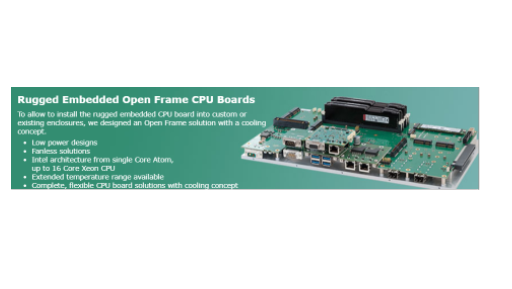

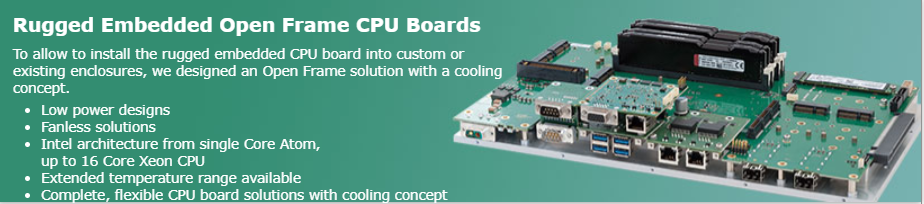

为了将坚固的嵌入式CPU板安装到自定义或现有的机箱中,我们设计了具有散热概念的Open Frame解决方案。
低功耗设计
无风扇解决方案
从单个Core Atom
到多达16个Core Xeon CPU的Intel体系结构
提供扩展的温度范围
具有散热概念的完整,灵活的CPU板解决方案
服务器 | PIP40家族 | PIP30家庭 | CEC10系列 | |||||||
---|---|---|---|---|---|---|---|---|---|---|
MXCS | PIP46 | PIP39 | PIP38 | PIP37 | PIP32 | PIP31 | CEC14 | CEC12 | CEC11 | |
处理器 |
至强 D-1548 |
六核i7 8850H |
四核i7 3612QE | 双核i7 3555LE | 双核i7 3517UE |
赛扬 1047UE |
赛扬 927UE |
英特尔凌动E3845 | 英特尔凌动E3825 | 英特尔凌动E3815 |
CPU速度 | 2.0 / 2.6 GHz | 2.6 / 4.3 GHz的 |
2.1GHz (3.1GHz) |
2.5GHz(3.2GHz) | 1.7GHz(2.8GHz) | 1.4GHz的 | 1.5GHz的 | 1.91GHz | 1.33GHz的 | 1.46GHz |
2级缓存 | 12MB | 9MB | 6MB | 4MB | 4MB | 2MB | 1MB | 2MB | 1MB | 512KB |
记忆 |
高达128GB ECC DDR4 RAM |
高达32GB DDR4 RAM |
高达16GB ECC DDR3 RAM |
板载4GB ECC DDR3 RAM, 通过内存插槽焊接至12GB |
高达8GB ECC DDR3L RAM | |||||
温度范围 | -20°C至+ 60°C | -20°C至+ 60°C | -20°C至+ 60°C | -20°C至+ 60°C | -20°C至+ 60°C | |||||
扩展温度 | 有空 |
-40°C至+ 75°C (有气流) |
-40°C至+ 75°C (有气流) |
-40°C至+ 75°C (取决于CPU) |
-40°C至+ 85°C | |||||
尺寸 | 342 x 201 x 27 | 260 x 154 x 33 | 218 x 154 x 43 | 260 x 154 x 33毫米 | 102 x 153 x 23毫米 | |||||
功能概述 | ||||||||||
图形 |
PEG端口x16 ESD保护 |
DP / DVI-D ESD保护 |
DVI-I和D,LVDS PEG端口x16 |
DP / DVI-I和LVDS PEG端口x16 |
DP, 选择Intel HD 。eDP / VGA |
|||||
乙太网路 |
2x千兆铜缆 2x 10Gbit SFP |
多达5个LAN端口 | 2个千兆(Intel),RJ45或可锁定的接头连接器 |
4个千兆端口(Intel) RJ45或可锁定接头 |
5个千兆端口 RJ45或可锁定接头 |
|||||
USB | 4个USB 3.0 |
8个USB 3.1 4个USB2.0(int。) |
4个USB 3.0 / 5个USB 2.0 |
3个USB 2.0 1个USB 3.0 |
||||||
串行线 | 1个RS232、1个RS232 / 422/485 | 4个RS232 / RS422 / 485 |
板载 2个RS232端口,通过RS232或电隔离的RS485 / 422模块提供2个附加端口 |
1口RS232 选择。1个RS232或RS422 / 485 |
||||||
PS / 2 | 不适用 | 不适用 | 1个端口; 鼠标和键盘组合 | 不适用 | ||||||
储存介面 |
4倍的mSATA 选择。袭击 |
2个SATA 3.0 2个mSATA / m.2 |
1个mSATA 2个SATA III RAID 0/1/5/10 |
2个mSATA 2个SATA III,eSATAp RAID 0/1/5/10支持 |
1个mSATA,eMMC 选择 2.5高清/标清 |
|||||
输入电压范围 |
24VDC (+ 50 / -20%) |
10-36VDC |
选择10-36VDC -110VDC |
9-36VDC(反极性和负载突降保护) 可选-110VDC |
9-36VDC(反极性和负载突降保护) | |||||
能量消耗 | 40-100瓦 | 5-65瓦 | 17-46瓦 | 10-45瓦 | 12-42瓦 | 11-27瓦 | 12-24瓦 | 8-18瓦 | ||
扩张 |
mPCIe PCIe,PEG |
mPCIe,m.2,PCIe / 104 | mPCIe,mSATA,PCIe / 104 x16 |
PCI / 104-Express,最多4个附加的mPCIe 可选标准PCI,PCIe或PMC,XMC扩展 |
多达6个附加的mPCIe 可选PCIe / 104 |
|||||
特殊功能 |
WoL,TPM,车辆点火输入 mPCIe,XMC |
WOL,TPM 2.0 |
WoL,TPM,车辆点火输入 mPCIe,XMC |
外部mPCI-E端口和mSATA端口 各种附件 WoL,TPM,车辆点火输入 |
车辆的WoL,TPM,点火输入 各种附加组件 |
|||||
支持软件 | Windows 7、8、8.2、10,Linux,QNX,VxWorks |
手册,数据表和新闻稿可在此主页的MPL文档区域中找到 。
这些功能使 MAXBES非常适合任何坚固或工业网络应用。由于低功耗,稳健而灵活的设计,该产品非常适合任何嵌入式系统。无论是在崎,、高温或其他恶劣环境下使用,它都是完美的选择。MAXBES可以轻松设置具有挑战性的网络!
存在OPEN-MAXBES集成。住房
MAXBES适用于恶劣的工业环境
MIL-MAXBES适用于恶劣的军事环境
