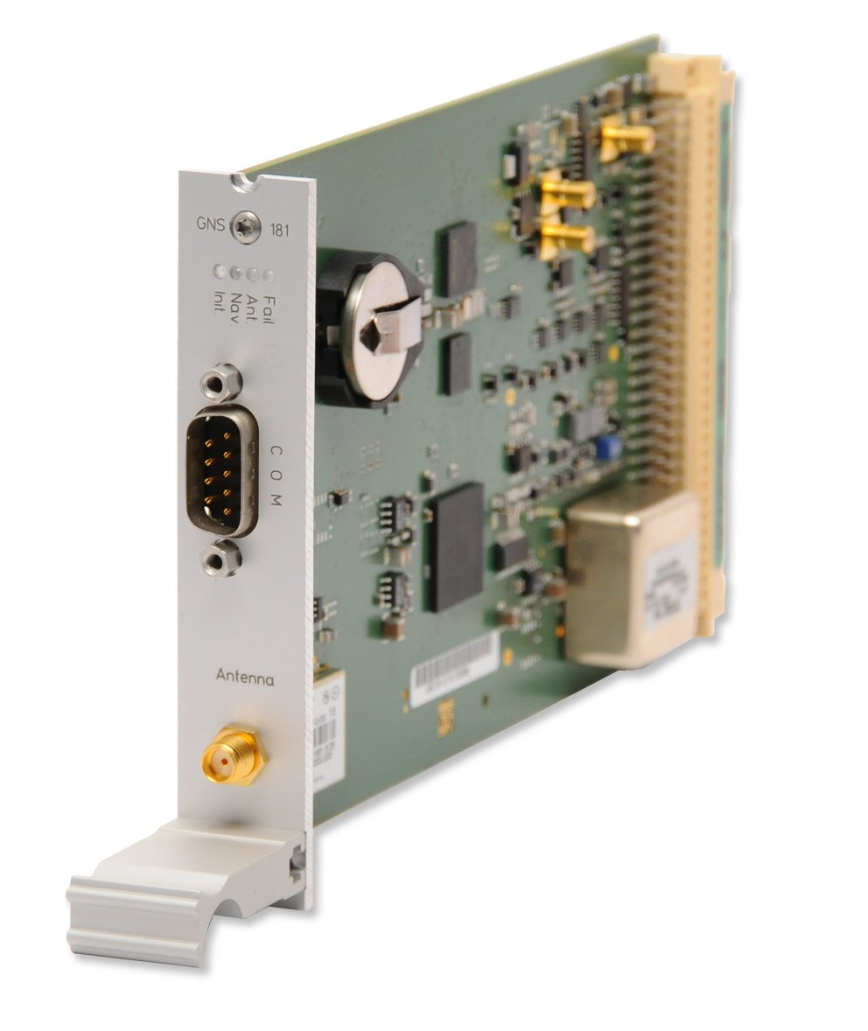

接收器
|
72通道GPS /伽利略/ GLONASS /北斗接收器
频段：L1 / E1 / B1
天线连接器：SMA
|
|
天线类型
|
40 dB Multi GNSS L1
天线，集成了防雷功能，用于GPS，Galileo，GLONASS和北斗信号
-
频带：1575.42±10 MHz / 1602-1615 MHz
-
天线增益：≥3.5 dBic /≥3 dBic
-
标称阻抗：50欧姆
数据表多GNSS天线
|
|
电缆类型
|
百通H155同轴电缆在室内或室外使用
天线电缆的最大长度：70米
|
|
状态信息
|
 4个LED指示灯（2毫米光管）的状态信息
-
初始化-蓝色：当接收器经过初始化阶段时
-
导航已解决-绿色：定位成功
-
蚂蚁失败-红色：天线故障或未连接
-
失败-红色：时间未同步
|
|
同步时间
|
最大。正常操作模式下约1分钟
冷启动后12分钟（备用电池电量耗尽）
|
|
频率输出
|
精度取决于振荡器（标准：OCXO-SQ），请参见 振荡器列表
|
|
脉冲输出
|
每秒脉冲数（PPS）和每分钟脉冲数（PPM）。TTL电平，脉冲宽度：200毫秒
|
|
脉冲输出精度
|
取决于振荡器选项：
<±100ns（TCXO，OCXO LQ）
<±50ns（OCXO SQ，OCXO MQ，OCXO HQ，OCXO DHQ，Rub）
|
|
接口
|
单串口RS232接口
|
|
接口数据格式
|
波特率：300、600、1200、2400、4800、9600、19200波特率
数据格式：7E1、7E2、7N2、7O1、7O2、8E1、8N1、8N2、8O1
时间电报：Meinberg标准电报 ，SAT，Uni Erlangen（ NTP），SPA，Sysplex，RACAL，NMEA0183（RMC，GGA，ZDA），Meinberg GPS，COMPUTIME，ION oder Capture-Telegramm
|
|
开关量输出
|
可选：
可以为以下模式分别配置四个TTL输出：
-免费的可编程循环或固定脉冲
-时间码
-计时器模式；每天可以设置三个“ ON”状态和三个“ OFF”状态可以
为所有三个输出反转开关状态，脉冲长度可以10毫秒为单位配置，范围为10毫秒至10秒。
可以将所有通道的脉冲输出配置为“始终”或“ ifsync”。
|
|
产生的时间码
|
IRIG B002： 100pps，DCLS信号，无载波，一年中的BCD时间
IRIG B122： 100pps，AM正弦波信号，1 kHz载波，一年中的BCD时间
IRIG B003： 100pps，DCLS信号，无载波，一年中的BCD时间时间
IRIG B123： 100pps，AM正弦波信号，1kHz载波，一年中的BCD时间，SBS时间
IRIG B006： 100 pps，DCLS信号，无载波，BCD年份，
IRIG B126年： 100 pps ，AM正弦波信号，1 kHz载波频率，BCD年份，
IRIG年B007： 100 pps，DCLS信号，无载波，BCD年份，年，SBS日
IRIG B127： 100 pps，AM正弦波信号，1 kHz载波频率，BCD年份，年份，SBS日期
IEEE1344：符合IEEE1344-1995的代码，100pps，正弦波AM信号，1kHz载波，一年中的BCD时间，SBS一天中的时间，日期，时区，夏令时和控制功能部分
C37.118中 Segment 秒的IEEE1344扩展：像IEEE1344一样-具有UTC偏移
AFNOR的符号转位：符合NFS-87500的代码，100pps，AM正弦波信号，1kHz载波，一年中的BCD时间，完成日期，SBS时间
|
|
电连接器
|
96针VG导轨DIN 41612
|
|
电源供应
|
+ 5V DC
|
|
备用电池类型
|
CR2032-纽扣电池锂电池
当主电源出现故障时，硬件时钟将在石英基础上自由运行，年历数据将存储在RAM
的锂电池寿命中（分钟）。10年
|
|
目前的消费
|
+5 V 1,1 A至1,4 A（取决于振荡器选项）
|
|
环境温度
|
0至50°C / 32至122°F
|
|
湿度
|
最大。85％
|
|
保证
|
三年保固
|
|
选项
|
合成器1/8 Hz，最高10 MHz（TTL电平，正弦波1.5Veff，开漏）
4个可编程TTL输出和时间码发生器（IRIG-B，AFNOR）
|
|
产品的RoHS状态
|
该产品完全符合RoHS要求
|
|
产品的WEEE状态
|
该产品被视为B2B类别产品。为了确保符合WEEE规定的废物处理，必须将其退回给制造商。最终用户必须承担返还该产品（生命周期结束）的任何运输费用，而Meinberg将自行承担废物处理的费用。
|
